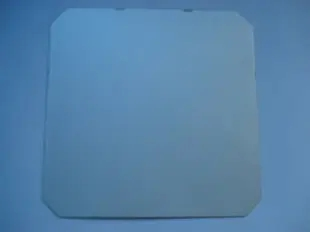

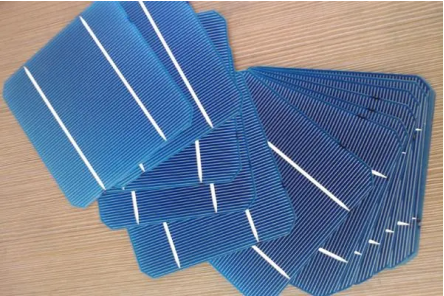

隨著工業的迅猛發展，精密測量技術的重要性日益凸顯。位移測量作為幾何量精準測定的關鍵，不僅要求極高的測量精度，還必須適應多樣化的環境條件及材料特性，同時趨向于實現實時、無損傷的檢測方式。相較于傳統的接觸式測量技術，光譜共焦位移傳感器以其高速、高精度和強適應性等顯著優勢脫穎而出。本文將深入探討光譜共焦位移傳感器在光伏板硅片測量領域的應用。硅片對射厚度檢測檢測需求：1． 對射安裝測試硅片的厚度。2． 精度要...

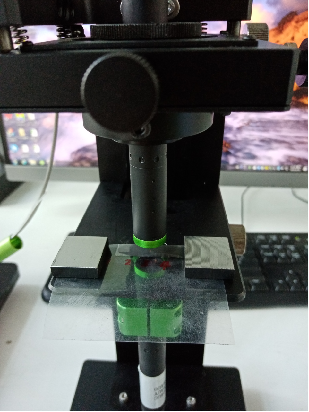

項目測量薄膜下石墨的厚度檢測方案將產品平置，上下各一個探頭，進行對射測厚，通過傳感器軟件獲取產品的厚度值。1、采用D15A32R02S3的傳感器。2、總厚度依次選取圈內位置測量，薄膜測量則選取石墨附近位置的薄膜厚度。測試結果1、位置1重復13次的動態重復精度為0.135微米，位置2重復13次的動態重復精度為0.053微米，位置3重復13次的動態重復精度為0.073微米，位置4重復13次的動態重復精度為0.175微米。2、產品4個位置總厚度的...

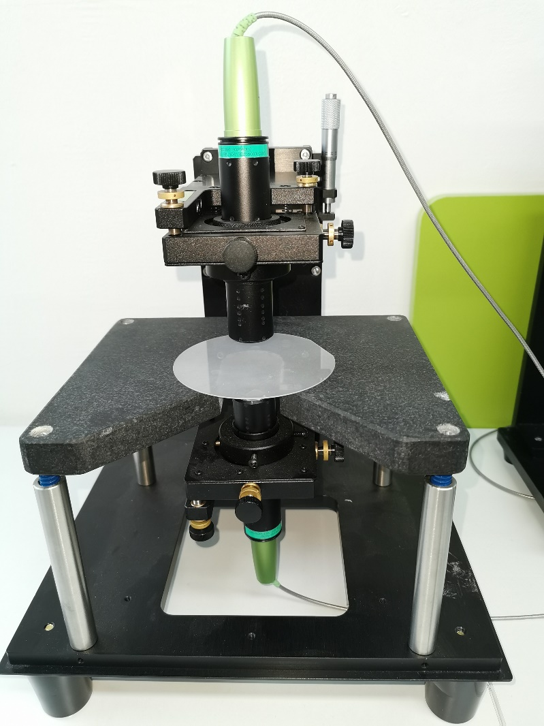

項目硅片翹曲測量檢測方案對晶圓進行對射掃描，讀取上下鏡頭以及厚度度數，測量硅片翹曲。1、采用D40A36R2S10鏡頭對樣品間隔100um進行5次掃描，操作簡單快速。2、掃描過程中，采集樣品的上下鏡頭高度數值測量值，并計算厚度數值（鏡頭沿Y軸方向掃描，然后平移100um，再進行相同長度的掃描，步距2um）。3、可以通過三組數值來確定晶圓翹曲。4、針對半透明晶圓，可以采用雙波段控制器進行對射掃描。測試結果采用主動校準模式-藍...

要求測量硅片的厚度 由于硅片是不透明，且反光的物品，本次測試采用D40A36搭配雙通道H4UC控制器，D40A36具有小光斑，分辨率和測量精度都更高，非常適合測量高精度，高分辨率且反光的物品。（對射側厚） 藍色曲線為上鏡頭高度數據曲線，紅色曲線為下鏡頭高度數據曲線，通過上下鏡頭的高度數值，可以計算出厚度曲線。（硅片的厚度數值）本次測量通過采集樣品的上下鏡頭高度數值測量值，并計算厚度數值?？梢酝ㄟ^三組數值...

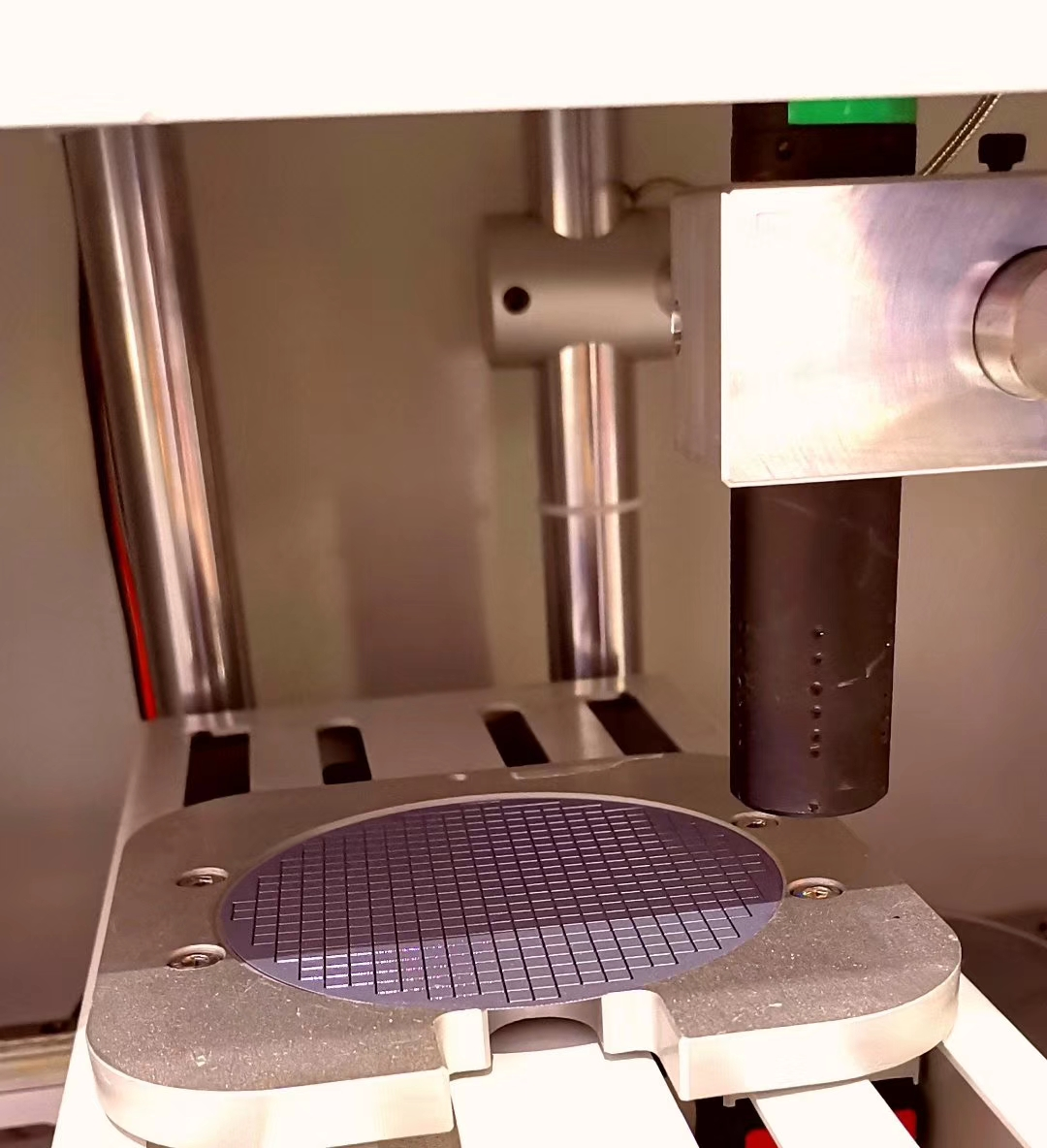

晶圓硅片三維形貌掃描、溝槽深度測量
