01膠水厚度檢測
膠水平面度測量
02檢測方案
1、使用H4UC D65A52傳感器進行輪廓儀掃描測試。

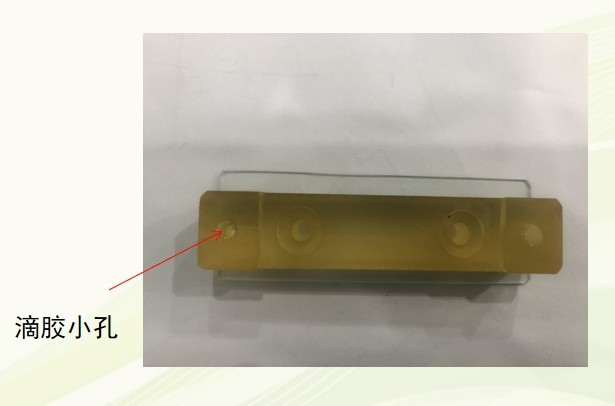

2、我們用一塊有孔洞（直徑為4mm左右）的橡膠模型放在載玻片上，對孔洞滴膠，待膠水凝固后，在室溫下掃描輪廓。
3、傳感器采樣頻率為：1000Hz。
4、掃描10次，檢查重復精度。
03檢測結果

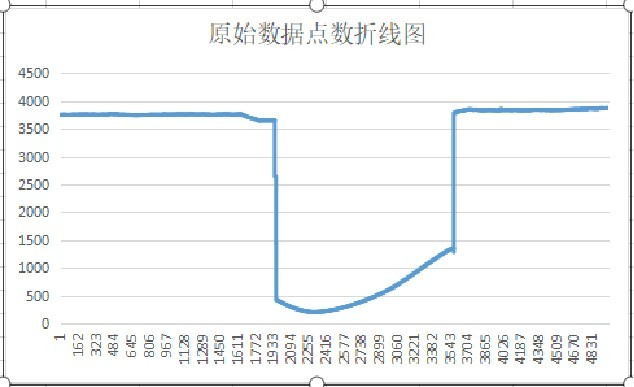

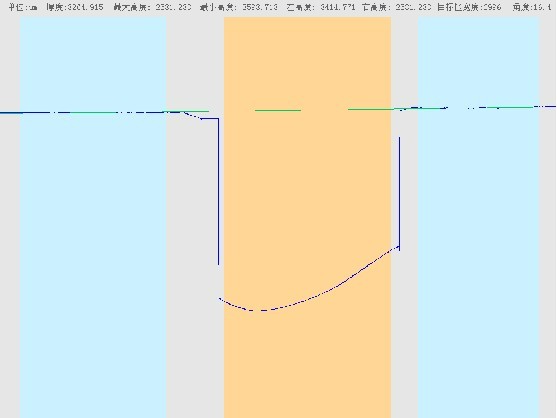

如圖所示，我們以模型上表面（藍色區域）為基準面做水平線（綠線），目標區域的（黃色區域）平均高度為-3264.9um，最低點為-3593.7um。

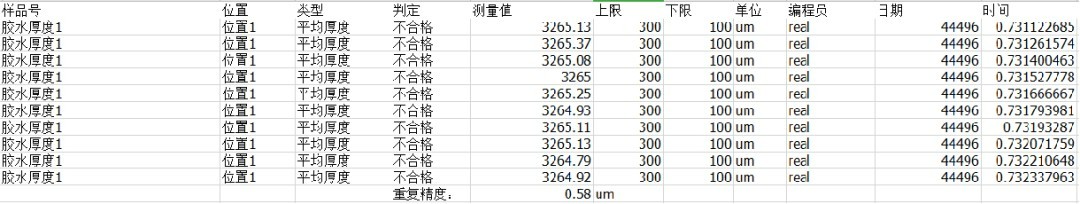

03｜檢測結果-10次掃描重復精度
03｜檢測結果-膠水表面數據及總結
1、可以準確掃描出膠水輪廓。
2、重復測試穩定性好，10次測試重復精度為0.58um。
3、傳感器光強強，測量膠水能接收到準確穩定的反射信號，同時速度能達到1000Hz，單個位置測試時間在0.05s內完成，能夠滿足應用需求。
4、該傳感器量程達到4mm，能夠兼容更多類型的產品。
5、采用非接觸式測量的方式，無需接觸膠水本身。
